| 公稱通徑 | DN8-DN100、1/2"-12" |
| 公稱壓力 | PN4 MPA |
| 殼體強度試驗壓力 | PN6 MPA |
| 低壓氣密試驗壓力 | 0.8MPA |
| 適用介質 | 水、油、氣、硝酸類、醋酸類 |
| 設計及制造標準 | ANSI B16.34、GB/T-12224-2015 |
| 試驗標準 | API598、GB/T13927-2008、EN12516-3 |
| 螺紋標準 | G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1 |
H71對夾止回閥方形主要配件材料表
| 閥體 | A216（WCB)、A351 CF8、CF8M、CF3M、321、2205 |
| 閥蓋 | A216（WCB）、A351 CF8、CF8M、CF3M、321、2205 |
| 閥板 | SUS304、SUS316 、SUS316L、SUS321、SUS2205 |
| 閥座 | SUS304、SUS316、聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL |
| 填料 | 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL |
| NO. | 零件名稱 | 材質 | 數量 |
| 1 | 閥體 | CF8/CF8M | 1 |
| 2 | 閥瓣 | CF8/CF8M | 1 |
| 3 | 彈簧 | S201/S304 | 1 |
| 4 | 閥蓋 | CF8/CF8M | 1 |

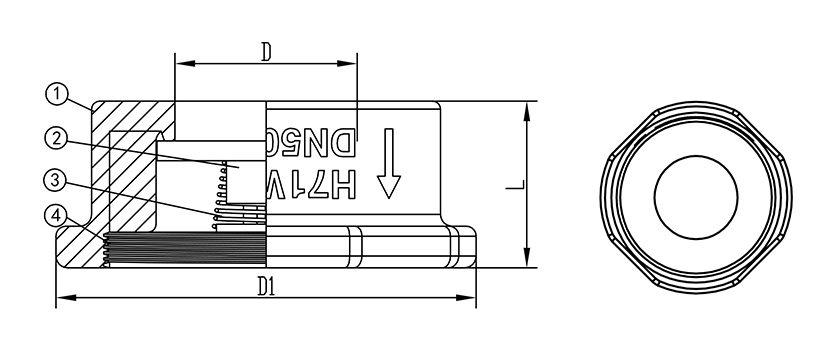

主要尺寸
| SIZE | 1/2" | 3/4" | 1" | 1¼" | 1½" | 2" |
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| D | 14 | 19 | 24 | 30 | 38 | 46 |
| D1 | 52 | 62 | 72 | 83 | 93 | 106 |
| L | 22 | 24 | 26 | 30 | 32 | 40 |
| KG | 0. 145 | 0.209 | 0.338 | 0. 508 | 0. 684 | 0.974 |
| SIZE | 2½" | 3" | 4" | 5” | 6" | 8" |
| DN | 65 | 80 | 100 | 125 | 150 | 200 |
| D | 62 | 78 | 96 | 118 | 142 | 175 |
| D1 | 125 | 143 | 163 | 195 | 220 | 273 |
| L | 46 | 50 | 60 | 78 | 95 | 105 |
| KG | 1.492 | 2.042 | 2.929 | 4.455 | 6.243 | 11.336 |
H71對夾止回閥方形產品說明
H71對夾止回閥方形工作原理:止回閥依靠介質本身的流動而自動開、閉閥瓣，防止介質倒流。
H71對夾止回閥方形保管、保養、安裝和使用
1 、閥門應存放在干燥，通風的室內，閥門通道兩端應堵塞。
2 、長期存放的閥門應定期檢查，清除污物。應特別注意密封面的清潔，防密封面的損壞。
3、安裝前應仔細核對閥門標志是否與使用要求相符。
4 、安裝前應檢查閥門內腔和密封面，如有污垢，應使用清潔布擦拭干凈。
5、安裝前應注意閥門上流向標記與介質流動方向一致。
6、升降式垂直瓣止回閥應安裝在垂直管道上，升降式水平瓣止回閥和旋啟式止回閥應安裝在水平管道上。
7 、使用中應注意閥門是否有異常聲音和振動，為防止在管路中產生水錘效應，應注意管路介質壓力波動情況。
K 沃鼎閥門 SJFM牌，WOD牌，沃鼎閥門，產品獨特先進的設計理念結合高端精湛的CNC加工技術，每一臺閥門加工尺寸嚴格控制在公差范圍內，所有結構設計和配件選型加工尺寸嚴格按照行業前端標準及6S，CE，TS，ISO9001，ISO14000，ISO18000，API，GB，標準執行。使每一臺閥門達到實用，安全，長壽命，為客戶帶來較高利用價值。
