| 公稱通徑 | DN8-DN100、1/2"-12" |
| 公稱壓力 | PN4 MPA |
| 殼體強度試驗壓力 | PN6 MPA |
| 低壓氣密試驗壓力 | 0.8MPA |
| 適用介質 | 水、油、氣、硝酸類、醋酸類 |
| 設計及制造標準 | ANSI B16.34、GB/T-12224-2015 |
| 試驗標準 | API598、GB/T13927-2008、EN12516-3 |
| 螺紋標準 | G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1 |
主要配件材料表
| 閥體 | A216（WCB)、A351 CF8、CF8M、CF3M、321、2205 |
| 閥蓋 | A216（WCB）、A351 CF8、CF8M、CF3M、321、2205 |
| 閥板 | SUS304、SUS316 、SUS316L、SUS321、SUS2205 |
| 閥座 | SUS304、SUS316、聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL |
| 填料 | 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL |

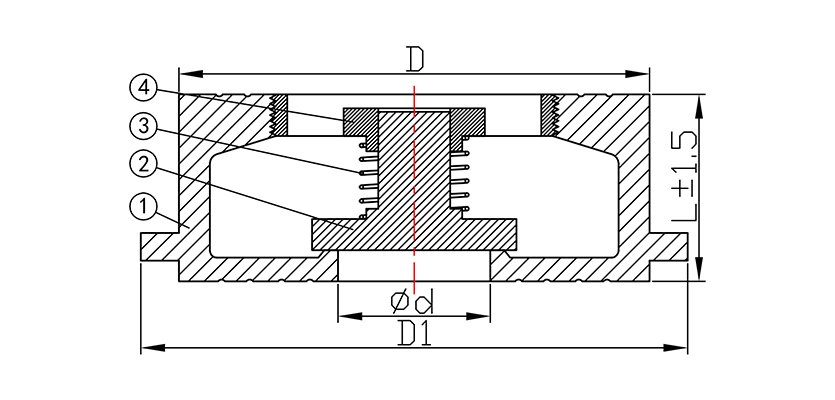

| NO. | 零件名稱 | 材質 | 數量 |
| 1 | 閥體 | CF8/CF8M | 1 |
| 2 | 閥瓣 | CF8/CF8M | 1 |
| 3 | 彈簧 | S201/S304 | 1 |
| 4 | 閥蓋 | CF8/CF8M | 1 |
主要尺寸
| SIZE | 1/2" | 3/4" | 1" | 1¼" | 1½" | 2" |
| d | 16 | 17 | 21 | 29 | 38 | 48 |
| D | 49 | 50 | 67 | 76 | 87 | 100 |
| D1 | 49 | 54 | 68 | 80 | 90 | 105 |
| L±1.5 | 29.5 | 29.5 | 28 | 40 | 33 | 40 |
| KG | 0.215 | 0.216 | 0.43 | 0.591 | 0.748 | 1.166 |
| SIZE | 2½" | 3" | 4" | 5" | 6" | 8" |
| d | 62 | 77 | 95 | 115 | 135 | 180 |
| D | 118 | 138 | 155 | 177 | 202 | 260 |
| D1 | 124 | 140 | 159 | 183 | 209 | 270 |
| L±1.5 | 53 | 58 | 63 | 78 | 95 | 105 |
| KG | 1.841 | 2.494 | 2.994 | 4.56 | 6.917 | 12.017 |
產品說明
工作原理:止回閥依靠介質本身的流動而自動開、閉閥瓣，防止介質倒流。
保管、保養、安裝和使用
1 、閥門應存放在干燥，通風的室內，閥門通道兩端應堵塞。
2 、長期存放的閥門應定期檢查，清除污物。應特別注意密封面的清潔，防密封面的損壞。
3、安裝前應仔細核對閥門標志是否與使用要求相符。
4 、安裝前應檢查閥門內腔和密封面，如有污垢，應使用清潔布擦拭干凈。
5、安裝前應注意閥門上流向標記與介質流動方向一致。
6、升降式垂直瓣止回閥應安裝在垂直管道上，升降式水平瓣止回閥和旋啟式止回閥應安裝在水平管道上。
7 、使用中應注意閥門是否有異常聲音和振動，為防止在管路中產生水錘效應，應注意管路介質壓力波動情況。
